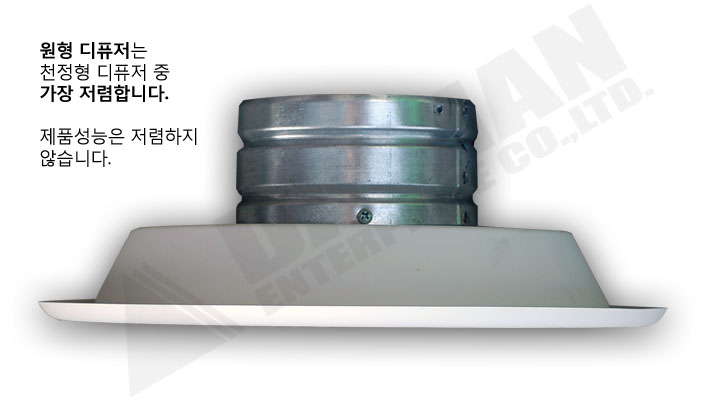

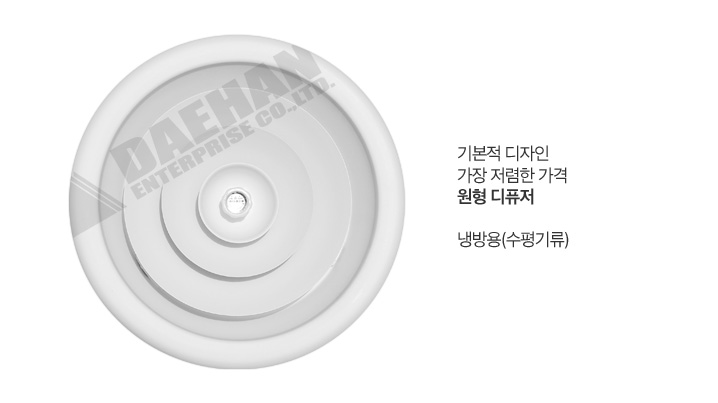

DH-Round Diffuser [원형 디퓨저]

DH-RDF
DH-RDF Round Diffuser는 동일평면의 날개(flush core)가 서로 간격을 겹겹히 매워진 형태(overlap margin)로 덕트(Duct) 내부 노출이 없는 천장면과 조화를 이루는 외관입니다.
수평취출만 가능하므로 상대적으로 천장고가 낮은 곳이 적합하며 사무실, 쇼핑매장, 지하철, 음식점 등에 사용합니다.

특징

  • 360 ̊ 방향으로 수평 취출됩니다.
  • 전면에서 날개(core)를 분리할 수 있습니다.

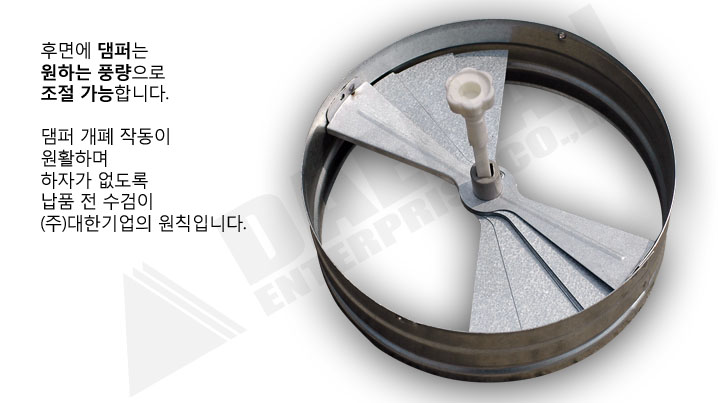

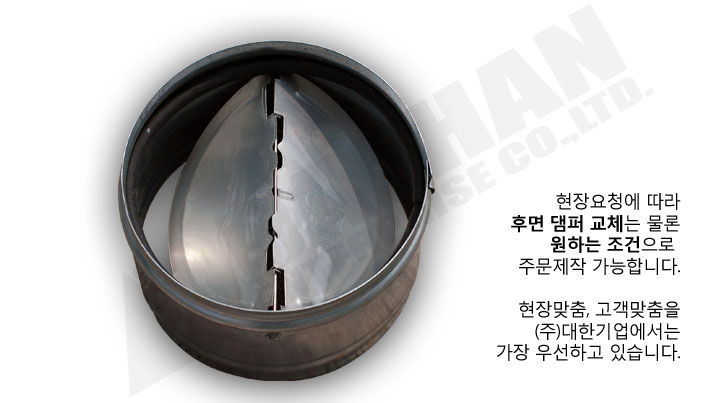

  • 풍량조절댐퍼가 내장되어 있으며 중앙의 손잡이로 조절이 가능합니다.
  • 요청시 기구 프레임(frame) 후면에 고무가스켓(rubber gasket)을 부착하여 공기 누출을 최소하하며 천장재(tex)와 일체가 되게 합니다.

재질

  • Steel
  • Aluminium
  • Stainless steel

마감

  • Steel : 탈청처리 후 지정색 분체소부도장
  • Aluminium : 양극산화처리(anodizing) 후 지정색 분체소부도장
  • Stainless steel : 버프연마(Buffing)

주문방법

  • 주문 사이즈(Neck, 전면외경)
  • 재질
  • 마감
  • 설치방법

Dimensions

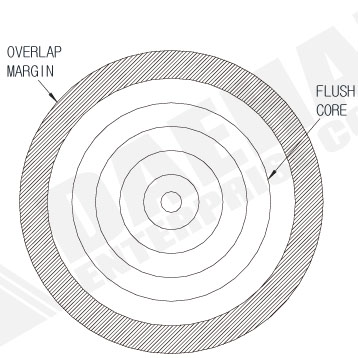

단면도평면도
단위: mm
규격 Uø Oø Xø P R Z
125 270(320) 220(270) 120 115 65 5
125 270(320) 220(270) 120 115 65 5
125 270(320) 220(270) 120 115 65 5
125 270(320) 220(270) 120 115 65 5
125 270(320) 220(270) 120 115 65 5

Videos

http://youtu.be/cEv9h3M92e8
