DH-Square Diffuser [사각 디퓨저]

DH-SDF

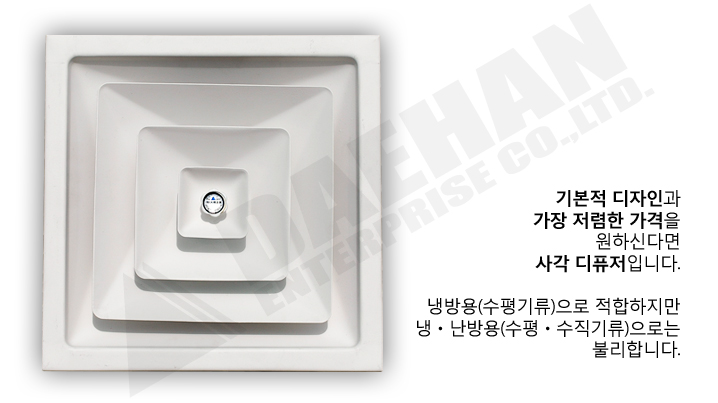

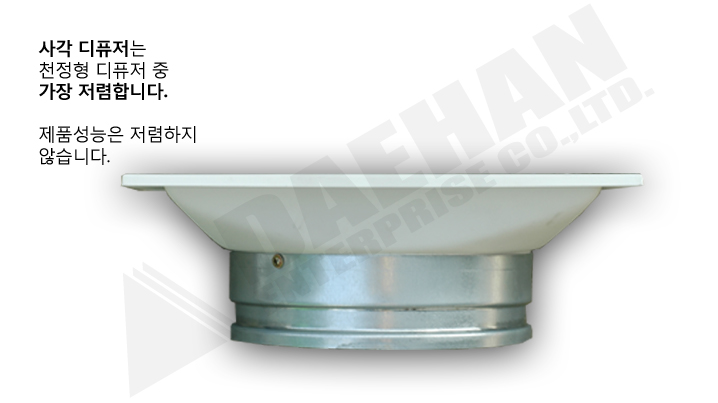

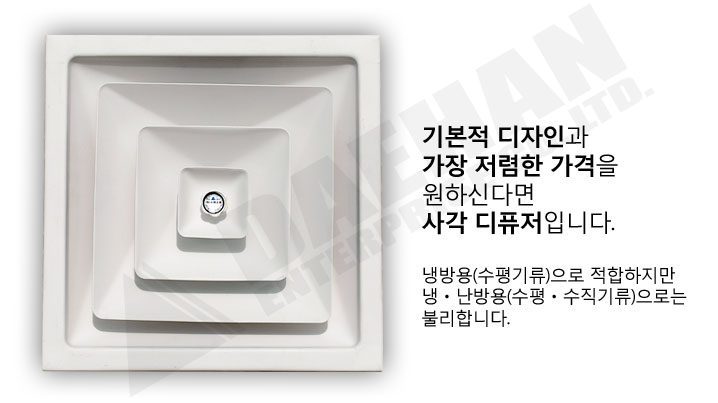

DH-SDF Square Diffuser는 동일평면의 날개(flush core)가 서로 간격을 겹겹히 매워진 형태(overlap margin)로 덕트(Duct) 내부 노출이 없고 사각의 형태는 천장재(tex type)과 조화를 이루는 외관입니다.
4방향(4-Way)으로 수평취출만 가능하므로 상대적으로 천장고가 낮은 곳이 적합하며 사무실, 쇼핑매장, 지하철, 음식점 등에 사용합니다.

특징

  • 4 방향(4-Way)으로 수평 취출됩니다.
  • 전면에서 날개(core)를 분리할 수 있습니다.

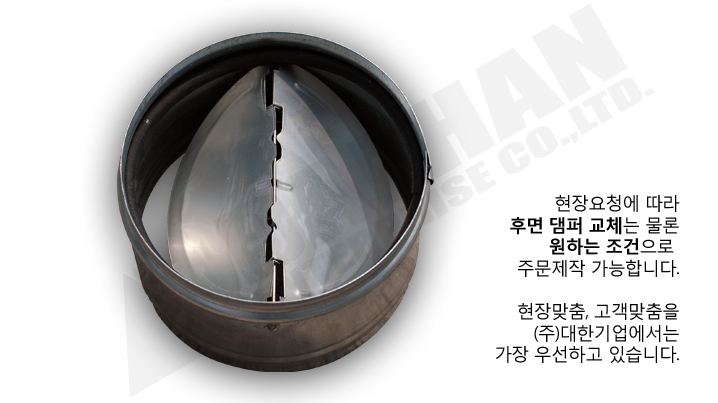

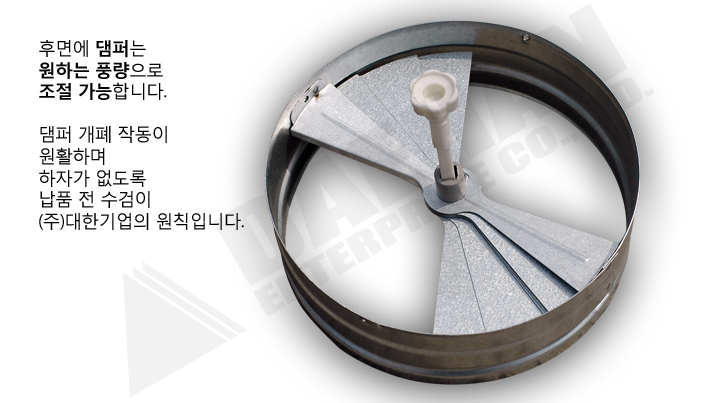

  • 풍량조절댐퍼가 내장되어 있으며 중앙의 손잡이로 조절이 가능합니다.
  • 요청시 기구 프레임(frame) 후면에 고무가스켓(rubber gasket)을 부착하여 공기 누출을 최소하하며 천장재(tex)와 일체가 되게 합니다.

재질

  • Steel
  • Aluminium
  • Stainless steel

마감

  • Steel : 탈청처리 후 지정색 분체소부도장
  • Aluminium : 양극산화처리(anodizing) 후 지정색 분체소부도장
  • Stainless steel : 버프연마(Buffing)

주문방법

  • 주문 사이즈(Neck, 전면외경)
  • 재질
  • 마감
  • 설치방법

Dimensions

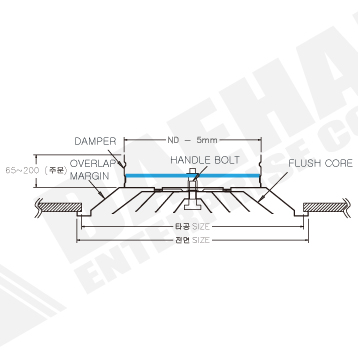

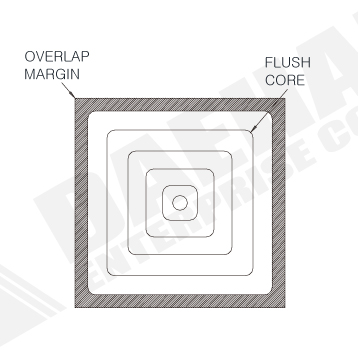

단면도평면도
단위: mm
규격 Uø Oø Xø P R Z
125 270(320) 220(270) 120 115 65 5
125 270(320) 220(270) 120 115 65 5
125 270(320) 220(270) 120 115 65 5
125 270(320) 220(270) 120 115 65 5
125 270(320) 220(270) 120 115 65 5

Videos

http://youtu.be/Kkzj_Z9H3oA

Installation
